威恩換熱介紹下螺旋板換熱器墊片的端蓋密封形式

發布時間:2023-11-22 15:43:37 人氣:368 來源:本站

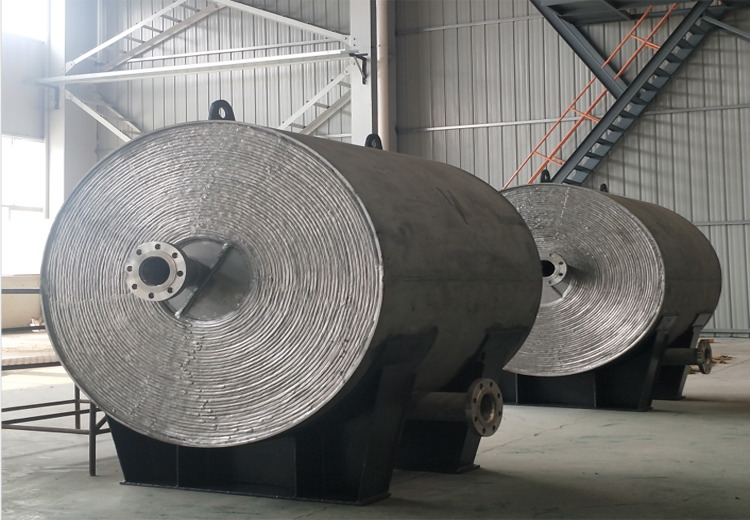

    螺旋板換熱器的螺旋板卷制好以后,將螺旋通道的兩端經過機械加工,然后用一片與端蓋密封面外徑相等的墊片將螺旋通道封住。墊片材料選擇根據介質特性和溫度;靠端蓋上螺栓與外殼上法蘭連接以符合密封要求。

  為了讓螺旋板換熱器密封壓緊墊片,當端蓋為平蓋形式時,由于平板蓋受力比較差,受壓后就產生撓度,容易造成流體通道之間短路,影響傳熱效果,帶來不良后果。因此平蓋一般用于壓力較低場合。

  密封板的作用是防止各圈螺旋通道內介質發生短路。在密封板與螺旋通道端面之間安放墊片是為了保障密封,螺旋通道兩端面要求機械加工,以使墊片安放上去后能緊貼住通道的端面。密封板的外邊緣由法蘭壓緊,由于密封板是受壓元件,不需過大的緊固力。在設計時要考慮使密封板的板面比筒體法蘭密封面低0.2mm,以免法蘭墊片壓在密封板上的力影響螺栓強度。


  對于大直徑的螺旋板換熱器,為了讓密封板與螺旋端面緊密貼合,需要在橢圓形端蓋內中心部分焊接鋼管,在鋼管另一端焊有金屬壓環,壓環與密封板之間有一壓環墊片,要求此墊片比法蘭密封墊片薄0.5mm。當用螺栓拉緊橢圓端蓋與筒體法蘭時,焊接的鋼管隨之向下壓緊在密封板上,這樣密封板可受到壓力,使密封比較可靠。這種結構的承壓能力比平蓋形端蓋高。但由于密封板與螺旋通道兩端之間沒有再安置墊片,加上機械加工時的尺寸誤差等因素的影響,可能有的地方密封性差,以至使少量的地方有介質發生短路,使傳熱效率受到影響。
